玻璃鋼制品廠家很多，一般來說，玻璃鋼應用在很多行業(yè)上都能帶來極大的便利性與安全性。
玻璃纖維增強塑料是以不飽和聚酯樹脂為基體制作的增強塑料，稱為不飽和聚酯樹脂玻璃鋼。它以價格低廉，工藝性好，固化后綜合性能好，越來越廣泛的應用于建筑、防腐、造船、交通運輸、汽車行業(yè)、電器工業(yè)等方面。不但可用做裝飾件，還可以做為結構材料應用。尤其在小批量生產(chǎn)中，采用玻璃鋼制品可降低成本，縮短生產(chǎn)周期，減小工裝費用，提高零件質(zhì)量。
一、車間的條件：車間應通風良好并保持干燥，相對濕度應小于80％。溫度應在15℃-25℃，并避免過堂風。否則易造成苯乙烯揮發(fā)量過大，使樹脂固化不完全，制品表面發(fā)粘。
二、材料保管：庫房溫度應低于20℃。樹脂保管期不得超過其貯存期，玻璃纖維應放在干燥的地方。促進劑也不得超過其貯存期。樹脂、固化劑應該存放在遠離工作場所的陰涼地方。固化劑與促進劑應遠離。固化劑不能與紙張、棉花或其他纖維素織物接觸，否則易引起自燃。

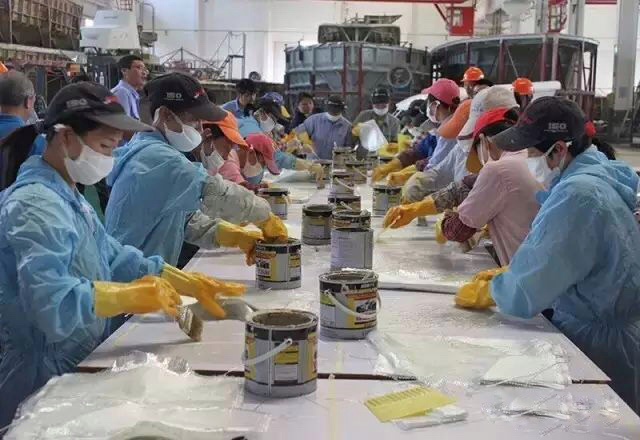

三、工具：玻璃鋼生產(chǎn)中需要的工具有：配膠桶、膠桶、毛刷、剪刀、手套、銼刀、輥子及一些小型電動工具。
四、工藝裝備（成形模）的選擇：按照零件外觀要求選擇陰模成型或陽模成型，貼胎面為光滑面。按照圖紙或樣板制造生產(chǎn)母模。按照生產(chǎn)母模制造成型模。成型模和母模的材質(zhì)可以是金屬、木質(zhì)、石膏、環(huán)氧樹脂加填料以及玻璃鋼等。
五、樹脂種類的選擇：不飽和聚酯樹脂是指具有線型結構的可溶的、分子量不高而主鏈上同時具有重復酯鍵和不飽和雙鍵的有機高分子化合物。成品出廠時的狀態(tài)是線型不飽和聚酯的苯乙烯溶液，不能長期保存，其固化后產(chǎn)物為苯乙烯與不飽和聚酯的體型結構共聚物，具有不溶不熔的特性。由于分子結構不同，其產(chǎn)品性能也不盡相同。所以有不同的樹脂牌號，按性能可分為通用型、防腐型、自熄型和耐熱型等。常用的為通用型有191DA#、191DC#等，其性堅硬剛性較大，可用于做玻璃鋼制品。196#樹脂為柔性樹脂，可改善玻璃鋼制品的脆性。
六、促進劑、固化劑的選擇：固化劑采用過氧化苯甲酰二丁酯糊，使用時需攪拌均勻。促進劑采用環(huán)烷酸鈷苯乙烯溶液，紫色液體。

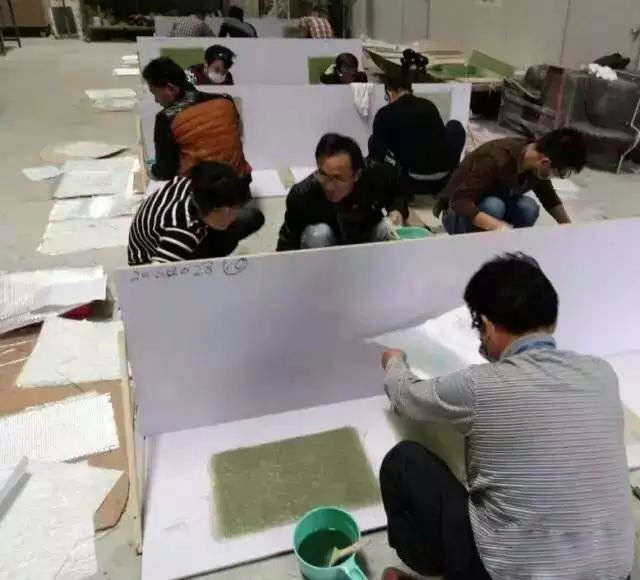

七、增強劑：玻璃纖維為主要增強劑。包括表面氈，短切纖維氈，碳纖維及各種布。增強劑的含量將影響玻璃鋼制品的性能。增強劑含量過少會影響制品的剛性，使脆性過大。含量過多，易造成制品浸漬不良，產(chǎn)生分層。制品韌性差。手糊主要采用無捻織物及短切氈等。
表面氈：定長單絲粘結成很簿的一種氈，它浸膠速度快且能吸收比較多量的樹脂，復蓋適宜性好。可用于鋪復玻璃鋼制品表面，掩蓋玻璃纖維，增強膠衣樹脂層的強度，使制品表面光滑。一般用016玻璃纖維布代替。
短切纖維氈：由一定長度的短切纖維，在平面上均勻地交錯迭織之后，用粘結劑將其粘緊而成的一種氈。可吸收大量樹脂，可以與無捻織物混合使用或單獨使用。
平紋布、斜紋布：這兩種布除氣泡性好，浸膠易透，鋪復性好。厚度有0.1mm;0.2mm;0.3mm;0.4mm等。覆蓋制品表面，可增加制品美觀。
碳纖維：強度好，價格貴，如無特殊要求，一般很少采用。可根據(jù)零件外觀要求和結構，采用不同厚度的氈和布。一般應采用第一層用表面氈，第二層用短切氈，之后使用平紋布直至厚度的結構。特殊情況可由工藝視情況選擇。
